昆山优捷试压泵脉冲试验台系统技术说明

<1>设备名称：试压泵液压脉冲试验台
<2>设备型号： P1012-A-20
<3>设备用途适用于换热器、软管、压力表、气瓶等的脉冲试验。
<4>技术参数1) 测试压力：1.5～20MPa，；2) 循环频率：（20～40）次/分钟3) 试验介质：液压油；4) 波峰压力：测试压力*80%±5%5) 波谷压力：测试压力*20%±5%6) 波峰、波谷保压时间：（0.1～1）秒7) 试验环境温度：常温；8) 波形：三角波或梯形波9) 测试工件： 9 个；10) 测试柜外形尺寸：约 1500×750×1200（长×宽×高）11) 动力柜外形尺寸：1200X750X1200（长×宽×高）12) 控制柜外形尺寸：800X780X1200（长×宽×高）
第三章 系统特点试压泵液压脉冲试验台是根据相关标准设计，制造测定仪表的检测设备。广泛应用于各种仪表生产工厂、产品质量检验所、科研院校等单位对各种仪表的生产检验和开发研究。设备管路安装均遵循横平竖直原则，布局合理，水电分离，美观耐用。其功能如下：(1) 采用高质量电动往复泵，寿命长确使用稳定；(2) 计算机数据采集处理，打印输出循环次数和循环压力波形；(3) 试验时可以自由设定运行周期次数要求，当达到要求时可以自动停止试验；(4) 试验时外部可以观察试样试验情况，观察窗设有保护装置；(5) 试验压力—时间曲线能够在屏幕上显示并能打印或存储在存储器内，工业计算机控制，存储器有 USB 接口，可以将存储数据以 EXCEL 文档格式输出；(6) 安全装置：门开时不能测试、有加强的安全玻璃及急停按钮。

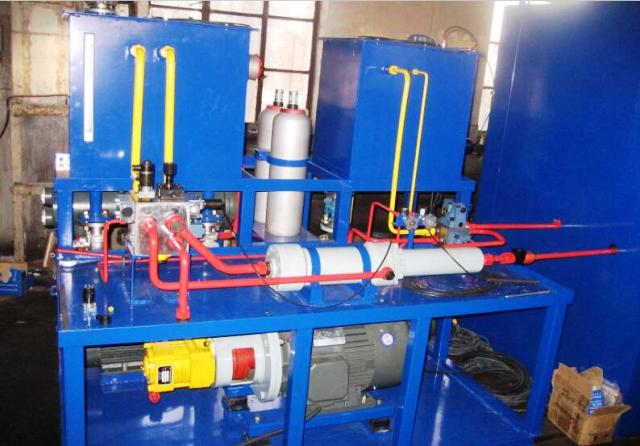

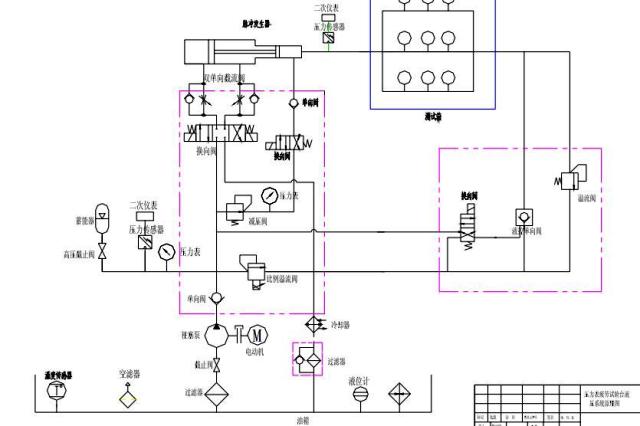

原理简介：安装好工件，调节调压阀的压力为工件测试工件的波谷压力，设定比例调压阀的压力为测试工件的波峰压力；比例换向阀左边得电，系统升低，比例换向阀的右边得电，系统缷压。以此反复执行，完成脉冲试验。升压时间，保压时间设定好之后，计算机自动执行。

<2>主要配件
配 件 清 单No. 项目 名称 单位 数量 品牌 产地1 试压泵 台 1 力源液压 中国
泵阀部分2 电动机 台 1 江成 中国3 联轴器 个 1 中国4 温度传感器 个 1 SENEX 中国5 换向阀 个 2 华德 中国6 单向阀 个 2 华德 中国7 换向阀 个 1 华德 中国8 液位计 个 1 黎明液压 中国9 冷却器 个 1 京仪液压 中国10 比例溢流阀 个 1 华德 中国11 蓄能器 个 1 奉化 中国12 蓄能器开关 个 1 中国13 压力表 个 2 HPT 意大利14 减压阀 个 1 华德液压 中国15 双单向截流阀 个 1 华德液压 中国16 空滤器 个 1 黎明液压 中国17 吸油过滤器 个 1 黎明液压 中国18 回油过滤器 个 1 黎明液压 中国19 加热器 个 1 中国20 脉冲压器 个 1 IVS 中国21 压力传感器 个 1 SENEX 中国22 数显表 个 1 红润 中国23 液控单向阀 个 1 华德 中国24 油箱 台 1 中国25 溢流阀 个 1 华德 中国26 安装柜 个 127电气部分软件 个 128 控制柜 个 129 电气元件 个 130 电脑 个 1
