电动试压泵保压泄压系统详细技术参数
1、功能特点
试压泵保压泄压系统可替换杰特电动试压泵集成阀块,和原系统进行无缝融合,可实现系统的保压泄压功能。
液压站电动泵通过压力控制器控制电机的自动启停。为液动平板阀的开启关闭提供控制压力。
启动泵用来进行高压试压时的升压补压,通过遥控方式进行操作。
一、 规格型号
1. 液动泄压阀1个,液动截止阀1个,液压站一个。
2. 气动试压泵1台。
3. 液压站工作压力21MPa。
二、 技术要求
2、环境工作温度:-13℃-50℃。
3、用途
适用于石油天然气采油采气树的带压维修。
5、工作条件
可集成在试压车上,与原系统协调工作。
所使用液压油应保持洁净。
系统工作额定电压380V/50Hz。
三、 组成部分
1、结构形式

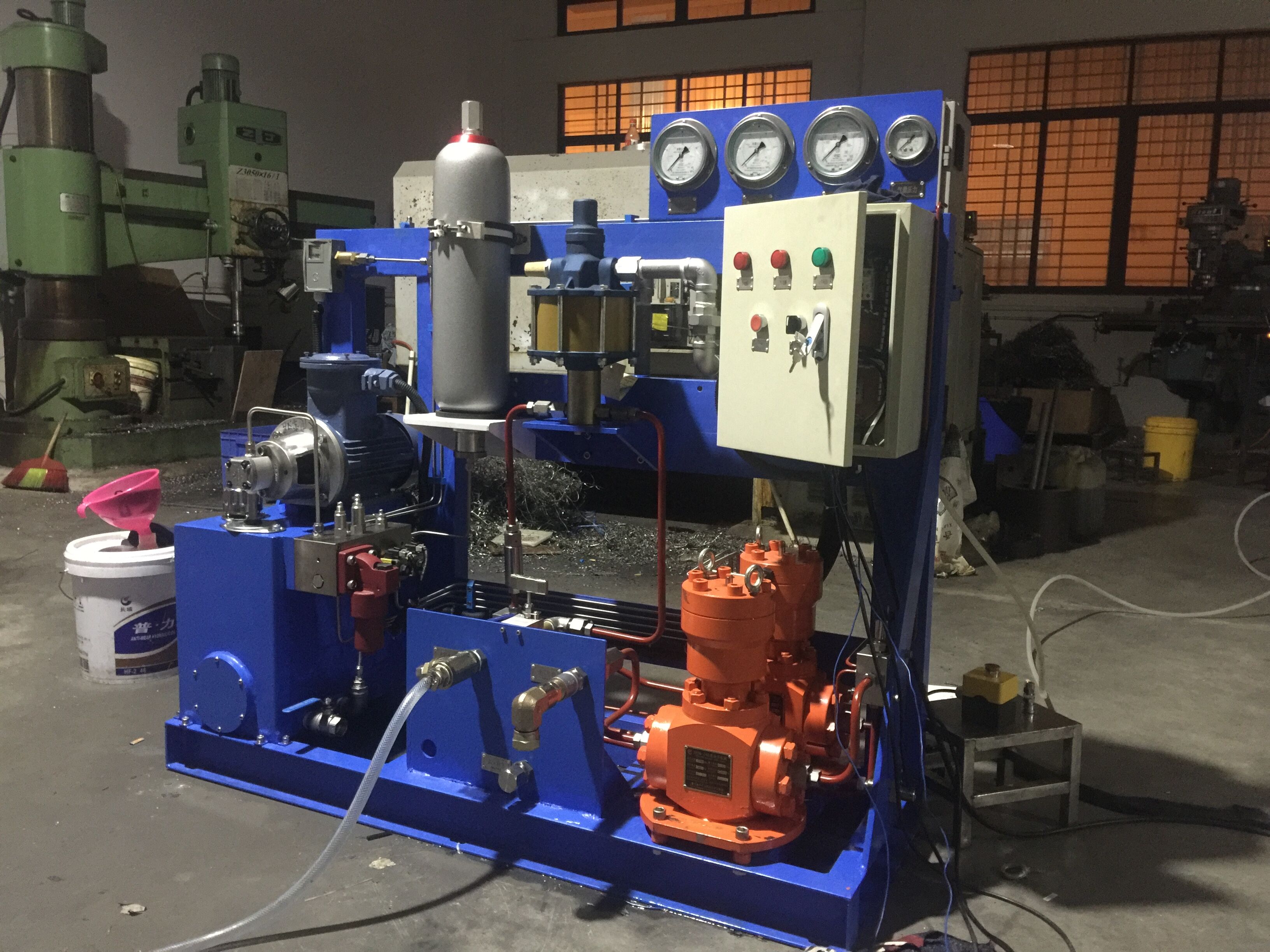

液压站由油箱、电动泵、蓄能器、安全阀、油路板,过滤器,调压阀、换向阀,节流截止阀,高压钢管、压力表等组成。
2、液压站
2.1、底架
控制系统带有重载钢结构撬装底座,封闭吊耳。
2.2、油箱
2.21、油箱有效容积:不小于15L;
2.2.2、设有1个1/2"放油口,放油口位于油箱最低处;空气滤清器1个,有油窗,上部设1个观察孔和下部设1个清洗口。
2.3、蓄能器
2.3.1、配6.3升、31.5MPa(4500psi)的囊式蓄能器1个。
2.3.2、蓄能器预充氮气7±0.7MPa。
2.3.3、蓄能器下部安装一个截止阀。
2.3.4、蓄能器钢瓶外应有压力容器检验标识。
2.4、电动泵系统
2.4.1、配电动齿轮泵1套,装有自动压力开关和溢流阀,在21MPa(3000PSI)的输出压力下,泵的输出量为2.9升/分(0.77GPM)(2mL/stroke)。
2.4.2、配1.1Kw、3PH、380V/50Hz的防爆电机1台。
2.4.3、与电机配套的电控箱1套,具有:
A、一个电源开关。
B、二个指示灯,用于指示电源接通。
C、一个主令选择开关,用于电动泵手动/停止/自动。
2.4.4、压力控制器控制电动泵在14-21MPa自动启动和停止。
2.5、控制管汇
2.5.1、1个手动减压阀,用于可手动调节控制系统的输出压力,出厂时设定压力为10.5MPa。
2.5.2、管汇上设1个在23.1MPa时溢流的安全阀。
2.5.3、液压管汇的控制面板上配有2个两位四通电磁阀分别用于:
A、 泄压截止阀(开/关)
B、 保压截止阀2(开/关)
2.5.4、压力表:
1个直径100mm的全不锈钢抗震公英制压力表,用于指示:
A、 蓄能器压力,0~40MPa (0~5800psi)
1个直径为60mm的全不锈钢抗震公英制压力表,用于指示:
B、 控制压力,0~25MPa (0~3700psi)
1个直径为100mm的全不锈钢抗震公英制压力表,用于指示:
C、 试压压力,0~160MPa (0~23200psi)
2.5.5、1个蓄能器泄压阀。
2.5.6、1个单流阀,装在保压阀与电动泵之间。与试压泵连接一端,试压泵输出接口为M30×2外螺纹。
2.5.7、2个液动平板阀,工作压力140MPa,1个用来泄去系统压力,1个用来为系统保压。。高压输出口接现场高压软管,软管接头为M20×1.5或M22×1.5内螺纹。
2.5.8、泄压平板阀并联一个手动泄压截止阀,用于在紧急情况下手动泄压。
2.6、1个气动泵,工作压力不低于140MPa,用于系统高压增压。气动泵可遥控操作或当地手动控制。遥控操作配置一个手动按钮箱控制气动泵的气源。
2.7、一套必要的零部件,包括低压过滤器、低压截止阀、单向阀等。
