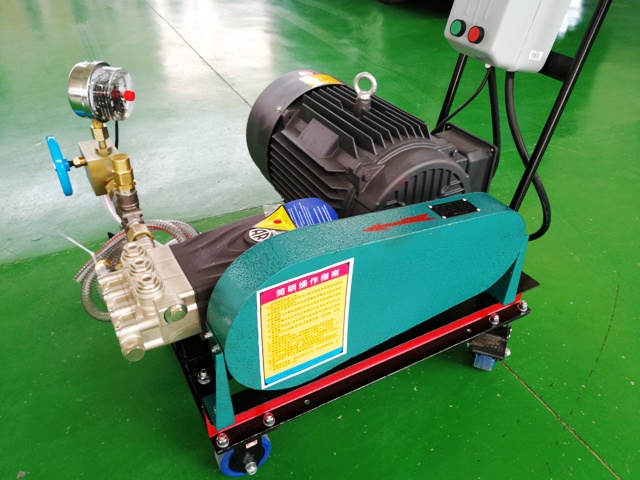

3D-SY系列超高压电动试压泵，可满足各种容器、管道、阀门作水压试验及爆破试验，试验压力均可由常压升至额定排出压力。泵的输送介质一般为常温清水，也可用乳化液、防锈水及粘度与水相近的油品，其温度为5～60℃。产品性能符合JB/T6809—93《超高压泵》。
二、技术参数
型 号 额定工作压力
Mpa 流量
L/h 柱塞直径
mm 行程
mm 配套电机
型号及功率 外形尺寸
mm 泵重
kg
3D-SY122/100 100 122 12 Y132M2-6
3D-SY847/125 125 84.7 10 40 5.5KW 1690×675×1000 630
3D-SY687/160 160 68.7 9
3D-SY54/200 200 54 8
三、主要结构和工作原理
本泵为卧式三柱塞往复泵，由动力端和液力端二部分组成。
1、动力端
动力端由机身、曲轴、连杆、十字头、皮带轮组成。电动机通过三角皮带轮进行减速，并通过曲柄连杆机构将旋转运动转变为十字头的往复直线运动。
机身是一箱形结构的铸铁件，材料用高强度铸件HT200，具有刚性好，强度高的特点。机身前端镗有三个安装密封的圆孔，以保证柱塞与十字头的同轴度，同时机身后端开有一个长方形孔，便于十字头、连杆等零件的装拆。
曲轴为整体式三曲拐锻钢，材料采用40cr合金结构钢，经调质处理，具有强度高的特点，在曲轴轴颈处，装有单列圆锥滚子轴承。
连杆材料采用40cr合金结构钢，连杆大头处为剖分式结构，配有标准的175柴油机连杆轴瓦，连杆小头配有铜轴瓦与十字接头接触。
十字接头为圆筒形结构，材料采用ZQAL9—4铸铜件，十字头销孔两端装有弹性挡圈，防止十字头销轴向移动，在十字头前端采用中间球面结构与泵体部分的柱塞联接，能保证柱塞自动定位。
2、液力端
液力端由泵体、吸水阀、排出阀、柱塞副等零件组成。泵体固定在机身上，由十字接头带动柱塞在泵体内往复运动，使泵体内的工作容积不断发生变化。当柱塞为吸入行程时，泵体内容积增大，排出阀关闭，形成局部真空，工作介质即在大气压下由吸入阀进入泵体；反之，吸入阀关闭，工作介质由排出阀输出，由外接管路输送到被试器件内，直至达到所需压力。
另外，在泵体上装有目测压力表，以监视泵的排出压力。
泵体材料采用33CrNi3MOA锻钢件，泵体的上下部分别装有排出阀和吸入阀。
柱塞材料采用9Cr18不锈耐酸钢制成，经过热处理，表面进行超精磨削加工，具有较高硬度和极光滑的表面，提高了柱塞的耐磨性。
泵工作原理及结构简图
1、底座 2、电机 3、付水箱 4、水箱 5、皮带轮
6、传动箱 7、连杆 8、曲轴 9、十字头 10、柱塞
11、压力表 12、出水阀 13、进水阀 14、泵体 15、进水管
四、使用方法及注意事项
1、使用前的准备工作
a、减速箱内加足润滑油，使油面达到油标上刻线高度。润滑油为30号黑色齿轮油(SYB1103—62S)。
b、检查各传动部位的连接螺栓有无松动现象。
c、打开截止阀。
d、泵在初次起动前，水箱的液位高度应超过柱塞的中心线，以后水位应不低于液标上的刻线高度。
e、扳动曲轴数转，检查整机运动过程中，机构有无障碍，同时检查密封压紧螺母有无松动现象。
f、起动泵进行常压运转数分钟，待运转正常后，将管路上的截止阀关闭，升压至所需压力。
2、注意事项
a、在升压试验中，不得超过本泵的额定工作压力。
b、泵和管路应装在有防护设备的房间里。
c、泵在工作过程中，严禁操作者位于管路附近。
d、严禁在高压下装拆附件和检修。
e、如有渗漏现象，应排出后，方可开车。
3、泵的连接尺寸
泵出口处备有2米长工作接管一根、工作接管与容器相连处为内螺纹，用户需备与之相配的接头，接头螺纹尺寸为M30×2—6h，具体结构见下图。
底座的安装尺寸
五、一般故障及排出方法
项目 故障名称 产生原因 排除方法
1 泵出口压力表指针
升至一定后不再上升 1、泵的进液阀泄漏
2、泵的密封压紧螺母压力不够
3、管路联接处渗漏 1、研磨或更换已失灵的进液阀
2、扳紧密封压紧螺母
3、扳紧联接处管接
2 柱塞温度过高 密封压得过紧，未进介质 调整密封压紧螺母，清洗研磨进液阀
3 泵的运动机构有敲击声 1、连杆螺母松动
2、连杆轴瓦磨损过大
3、运动机构其它零件松动 1、扳紧连杆螺母
2、调整连杆轴瓦
3、调整松动零件
六、维护和保养
1、本泵润滑系统的润滑油，采用HJ—40或HJ—50。
机械油主要规范如下表
代 号 OE50 机械杂质％ 酸 值
HJ—40 5.11—5.89 ≤0.007 KOH毫克/克油
0.35
HJ--50 6.42—7.2
2、润滑油在泵初次运转一个月后更换一次，以后每半年定期换油，同时清洗曲轴箱。
3、曲轴主轴承（滚动轴承）应定期清洗。
4、停车超过一周的泵，应在每周常压运转二次，每次运转时间不少于5分钟。
5、高压泵如需要长期停用时，泵内存液应全部排除，同时将全部零件清洗干净，涂上防锈油。
七、泵在运转中的检查工作
1、曲轴箱的油温不得超过60℃，并不应有异常的噪音和激烈的振动等不正常现象发生。
2、检查各轴承、柱塞等处的温度和润滑油面高度。
3、检查高压泵排液压力是否良好。
4、检查柱塞密封圈部分，不允许在柱塞表面带出一层液膜而引起的单个漏状渗漏，应避免柱塞和密封圈摩擦过剧而引起温度急剧升高，当发现柱塞与密封圈处温度升高时，应停止升压，常压运转，待柱塞与密封圈跑合后方可升压，当发现柱塞与密封圈处渗漏严重，压力升不上去时，应更换已磨损的密封圈。
八、随机供应易损件图册及备件
1、 易损件图册一览表
序号 代 号 名 称 数量 备 注
1 3DSY—00 总图 2 总图
2 3D—SY—1--00 机身 1 组件图
3 3D—SY—2—00 连杆、曲轴、十字头 1 组件图
4 3D-SY—3—00 泵头 1 组件图
5 3D—SY—3—10—0 截止阀 1 组件图
6 3D—SY—4—00 底座 1 组件图
7 3D—SY—2—7 小头轴瓦 1 零件图
8 3D—SY—3—22 柱塞 1 零件图
9 3D—SY—3—35 压块 1 零件图
10 3D-SY—3—36 压桶 1 零件图
11 3D—SY—3—10—2 阀座 1 零件图
12 3D—SY—3—10—3 阀芯 1 零件图
13 3D-SY—3—4 球形垫 1 零件图
14 3D-SY—3—6 阀芯 1 零件图
15 3D-SY—3--11 出口阀座 1 零件图
2、备件一览表
序号 代 号 名 称 数量 备 注
1 3D—SY—2—7 小头轴瓦 3 连杆
2 3D—SY—2—8 连杆轴瓦 3付 连杆
3 3D—SY—3—22 柱塞 3 泵头规格见下表
4 3D—SY—3—35 压块 3 泵头规格见下表
5 3D-SY—3—36 压桶 3 泵头规格见下表
6 3D-SY—3—11 出口阀座 3 泵头
7 3D—SY—3—6 阀芯 3 泵头
8 3D—SY—3—10—2 阀座 1 截止阀
9 3D—SY—3—10—3 阀芯 1 截止阀
10 3D—SY—3—4 球形垫 20 各接头联接、密封
11 3D-SY—3—37 密封圈 15 泵头规格见下表
12 GB1235—76 O形密封圈22×2.4 5 套压块上3，截止阀内2
13 GB1235--76 O形密封圈10×1.9 2 截止阀杆
各型号专用件
产品型号
规格
名称 3D—SY
122/100 3D—SY
84.7/125 3D—SY 68.7/160 3D—SY
54/200 数量 备 注
柱塞 Φ12 Φ10 Φ9 Φ8 3
压块ΦB Φ16 Φ14 Φ12 Φ11 3
压桶ΦB Φ12 Φ10 Φ9 Φ8 3
密封圈 Φ12 Φ10 Φ9 Φ8 15
O型密封圈 16×2.4 14×2.4 12×1.9 11×1.9 3
O型密封圈 34×3.5 30×3.1 3
