电动试压泵钢岔管打压系统技术采购参数
一、 丰宁项目钢岔管电动试压泵系统技术要求：
1. 工作号： 001230/PTT60。
2. 图号： Z1a006338‐009。
3. 台数： 1 台。
4. 物料编码： P020041232
5. 钢岔管设计压力 7.45MPa， 打压试验水压力： 6.28MPa~8Mpa，
钢岔管+闷头打压时的充水体积约为 203m3。打压泵系统满足在
203 m3 体积下不小于 8Mpa 的压力要求，并且压力进程控制要求：
0.1MPa/min，压力试验曲线见附件 1（丰宁钢岔管打压工具压力试
验表）。
6. 电源电压 380V±15%， 50±2%Hz。
7. 接口： 进排水口接不锈钢管Φ28X4， 带 6 套焊接式接头或活接头。
8. 泵系统组成见图 1， 该系统至少包含一下部件， 但不限于以下部件。
试验泵系统、控制柜（盘）等应为一个完整运行和打压的系统。

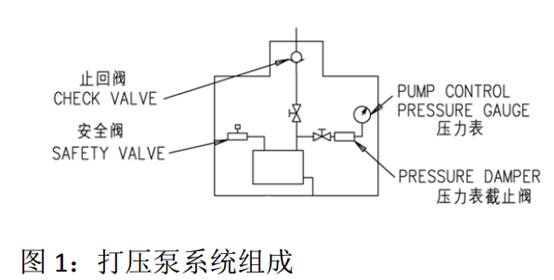

图 1：打压泵系统组成
9. 打压试验泵应考虑工地安装维护方便，工地打压过程中，不允许
渗漏。
10.打压试验泵应提供可靠的支撑固定，确保操作安全可靠，并且能
够移动灵活。
11.打压试验泵的开关控制箱或控制盘操作安全可靠，控制柜（盘）
可进行开关、进给、排放、自动控制等功能，并有相应的指示灯。
12.正常工作时，试验泵装置应方便连接，易于拆卸，密封良好，不
允许漏水。
13.泵满足三台设备压力试验要求。
14.应提供 20m 三相电缆，电缆选择和配置应满足合同技术部分第 1
章第 0111 节有关要求（见附件 2，技术规范‐第 1 章 一般要求 电
缆_摘录）。
15.若有特殊连接件应附带工具。
二、 其他要求：
1． 产品试验合格后，经检查验收签字后方可出厂。
2． 质保期为供货后三年或使用后一年。
3． 在用户质量保证期内，产品出现损坏或不能正常使用的，经双
方确认， 为试验泵质量造成的， 由试验泵制造厂负责包修包换。
4． 制造厂家在投入生产前应提供试验泵的详细尺寸和流量、功率
等相关信息供业主审查，审查合格后方可生产。
5． 制造厂家应提供说明书、随机图纸、 装箱单、合格证等随机文
件。
6． 制造厂家应提供包装尺寸以方便发货。
