气动试压泵是我公司根据从国外引进的气动试压装置的工作原理，结合我国的实际情况研制而成的一种新型试压装置。
一、 特点
它是使用压缩空气为动力源，以气动泵为压力源，输出液压力与气源压力成比例。通过对气源压力的调整，便能得到相应的液压力。当气压力与液压力平衡时，气动泵便停止充压，输出液压力也就稳定在预调的压力上。因而具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。它特别适用于油田钻采工程的防喷设备、阀门、管道、连接件、压力容器等受压设备的高压和超高压试压检验。同时也适合科研、检验部门作检测工具。
二、 用途
气动试压泵用于石油化工工程的防喷器、阀门、管道、锅炉等一切承压容器进行液体试压检测。（泵可作防喷器控制系统中压力源）。
三、 工作原理图

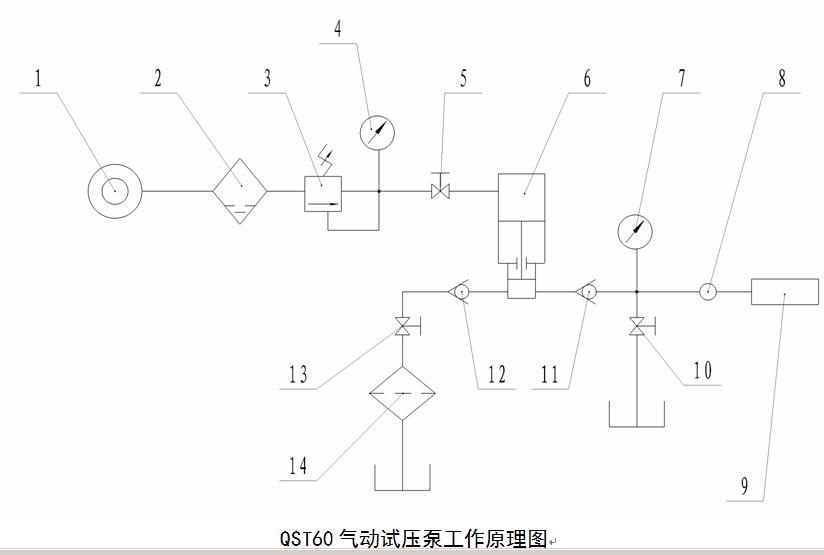

QST60气动试压泵工作原理图
1.驱动空气入口 2.空气过滤器 3.驱动空气调压阀 4.驱动空气压力表
5.驱动空气截止阀 6.气泵 7.驱动空气压力表 8.高压出口
9.试压容器 10.高压卸荷阀 11.出口单向阀 12.入口单向阀
13.水路球阀 14.水路过滤器
四、
气动试压泵技术参数
设备型号：QST60
试验介质：水
流量：45L/h
使用环境要求: 水油的颗粒度 ≤100u,空气的颗粒度≤25u
压力比：1﹕86
驱动空气工作压力：7-10bar
动力单元允许最大输出压力：600bar(驱动空气7bar)
驱动空气入口尺寸： Rc1/2内螺纹
高压出口尺寸：G1/4内螺纹

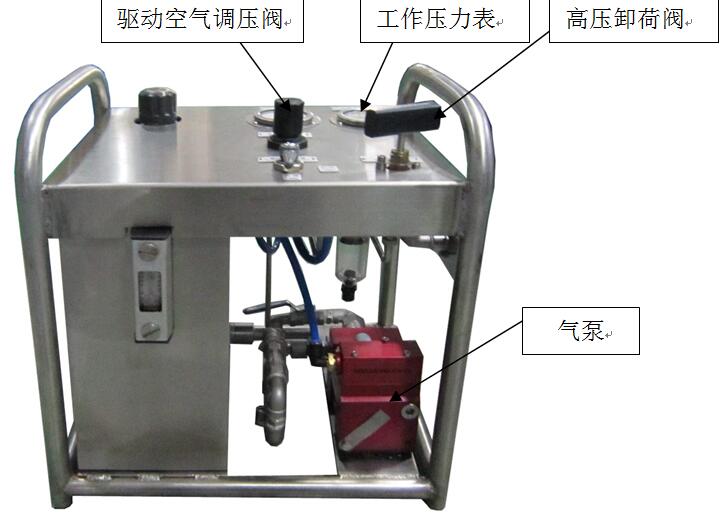

设备外形如下图
五、 操作指南
注意：由于该
气动试压泵设备为高压流体产生装置，为了确保操作安全，避免因高压造成的设备损坏或人员伤害，在操作该增压装置之前，请仔细阅读本操作说明书。该设备可以由压缩空气提供操作动力，当驱动空气压力不够时,也可通过手柄压杆进行手动操作。
建议：客户使用驱动空气管路的外径不小于12mm
准备工作：
1) 检查驱动回路中的过滤器内的冷凝油状态，并及时排空，确保驱动空气纯净、干燥。
2) 确保驱动空气截止阀处于关闭状态，以避免接通压缩空气时增压泵突然启动。
连接工作：
1) 将高压出口与被增压容腔连接好，确保连接牢固、可靠。
2) 将压缩空气供应接口与增压装置的进气口连接。
使用操作：
1) 缓慢调节驱动空气调压阀，通过驱动回路压力表的监测驱动回路的工作压力，将驱动空气调定在预先设定值（驱动空气的调定压力取决于所要求达到的出口压力，将出口压力除以压力比即得到驱动空气压力）。
2) 打开驱动空气截止阀，气泵开始工作。
3) 待气泵开始工作后，高压回路上的压力逐渐升高，通过高压回路上的压力表观察高压回路的输出压力值。
4) 调节驱动空气调压阀可以改变驱动回路的工作压力值，从而得到不同的高压输出压力以满足不同的试验、生产要求。
注意：驱动回路上的调压阀必须由专人调节，调定好后，禁止将其随意调节。（将调压阀手柄按下，调节装置即处于锁定状态）
停止工作：
1) 关闭驱动回路截止阀，液泵停止工作。
2) 开启高压卸荷阀，释放掉高压回路中的压力。
3) 拆卸高压回路接头及管路，拆卸驱动空气回路接头及管路。
禁止系统回路管路内有工作压力时，拆卸任何接头、管件
保养与维护：
1) 每次测试工作完成后，将设备内、外擦拭干净，注意驱动空气进气口及高压出口处的密封防尘，以免杂质进入系统内部，损坏高压元件。
2) 定期更换空气过滤器滤芯。
3) 设备运输时应该避免震动，防止压力表损坏。
设备长期不用时，需定期打开气泵活动几下，以免其内部密封圈老化。
回路中的所有安全阀一经设定后，禁止将其随意调节，以避免造成无法预计的后果。
