榆林用户试压泵远程控制系统使用说明书
一、功能总结
(一)试压泵控制系统功能:该泵在使用前,只需在电接点压力表上设定上限压力值,然后按遥控或手动启动电动试压泵,当压力达到事先设定的上限目标值时,试压泵会自动停机进入保压状态,也可随时按遥控停止按钮或电控停止按钮停机保压,当保压时间到手动打开试压泵泄压阀卸除压力,试压完毕。本控制系统配有一套专用计算机压力采集系统,可以通过计算机软件上直接控制试压泵的启停,实验过程中可随时通过计算机(笔记本电脑)控制采集系统软件,实时观察试验情况及压力数值和压力曲线,并可保存数据随时打印试验报表,试验报表格式电子档可任意随时编辑。
(二)操作说明

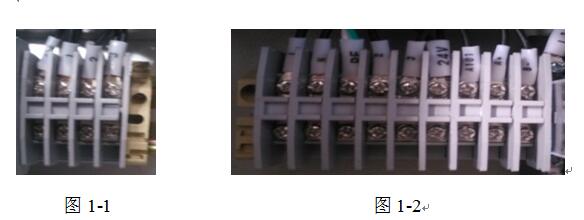

1、在试压之前根据技术人员要求正确接线,本系统可以不使用便携式远控箱,如需使用,需将大的电控箱中的端子2和端子3(见图1-1),
同小的电控箱端子2和端子3(见图1-2),相连。

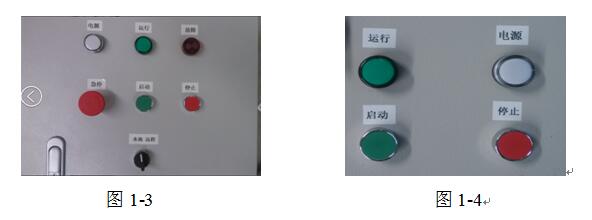

2、在确定接线无误之后,当选择开关选择到“本地”的时候,可以通过该控制箱的面板上面的“启动”和“停止”来启动和停止试压泵,在遇到突发情况的时候可以按“急停”来停止试压泵。当压力达到电接点压力表所设定的值时,试压泵停止。将便携式远控箱连接时,当选择开关选择到“远程”的时候,可以通过便携式远控箱面板上面的“启动”和“停止”或者通过软件中的按钮启动和停止试压泵,在遇到突发情况的时候可以按“急停”来停止试压泵。当压力达到电接点压力表所设定的值时,试压泵停止,如果不需要再次打压,就将控制箱断电,否则当压力低于电接点压力表的时候,试压泵会再次启动。
3.将压力传感器接在便携式远控箱,且便携式远控箱正常工作下,可以实时采集压力值。
在使用过程中,如技术问题可以拨打思凯达电动试压泵售后电话:400-028-5241
