灭火器筒体试压泵水压爆破试验机（二氧化碳灭火器专用）
一、设备的使用条件：
1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；
2、工作环境：0℃～45℃ 、无可燃性气体、通风干燥、周边无强电磁干扰信号；
3、试验介质: 水、乳化液、防锈水及粘度与水相近的中性油品；
4、设计耐压:100MPa（电动试压泵）；
5、测试温度：根据实际使用环境及介质温度；
6、压力测量精度：精准度为满量程千分之一；
7、本系统采用：16MPa精度为FS 0.1%的压力传感器；
8、本系统的整体控制精度为FS 0.3-0.5%；
9、电源：AC380/220V,50Hz；
10、相对空气湿度要求：≤70-90%。
本套设备根据客户技术要求非标制作：
其中参考试压泵执行标准：
JB/T9089-2014试压泵；
JB/T53194电动试压泵 产品质量分等；
GB-T9234-1997机动往复泵；
GBT 7784-2006 机动往复泵试验方法。
名称 | 明细项 | 数量 | 单位 | 备 注 | |
灭 火 器 筒 体 水 压 爆 破 试 验 机 | 试 压 泵 控 制 系 统 | 计算机 | 1 | 套 | 飞利浦22寸液晶显示器，联想商用机 |
打印机 | 1 | 台 | 惠普彩打系列 | ||
压力传感器 | 1 | 支 | 100MPa精度为FS千分之一 | ||
流量采集系统 | 1 | 支 | 思凯达出品 | ||
60kg高精度电子秤 | 1 | 台 | 常州宏事达 | ||
1 | 套 | 思凯达出品，数据采集控制输出，传感器电源，变频器控制 | |||
变频器 | 1 | 台 | 松下3.7KW | ||
计算机操作台（单屏） | 1 | 台 | 碳钢喷塑，思凯达出品 | ||
2D-SY40/100MPa电动试压泵 | 1 | 台 | 2.2KW电机，含试压泵压力集成阀组，思凯达出品 | ||
设备配电系统 | 1 | 套 | 根据设备实际制作 | ||
软件 | 灭火器筒体水压爆破试控制软件 | 1 | 套 | 根据二氧化碳灭火器其中水压试验及爆破标准设计 | |
注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。
三、产品控制系统详细说明：
1、配套试压泵为2D-SY40/100Mpa,额定排出压力63Mpa。额定流量40L/h，柱塞直径10mm,往复次数51,配套为功率2.2Kw电机。外型尺寸和重量无特殊。配套压力表、安全阀、压力传感器满足对应打压泵的要求，配套的压力传感器满足对应试压泵的要求。

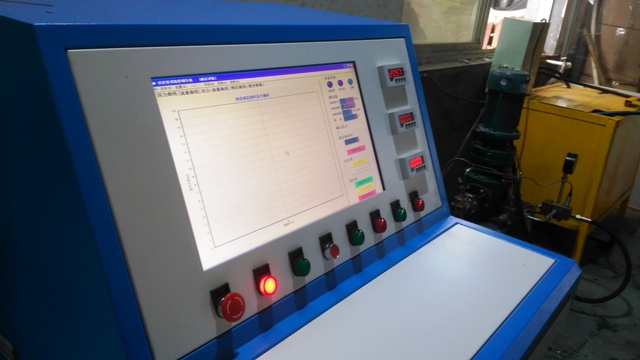

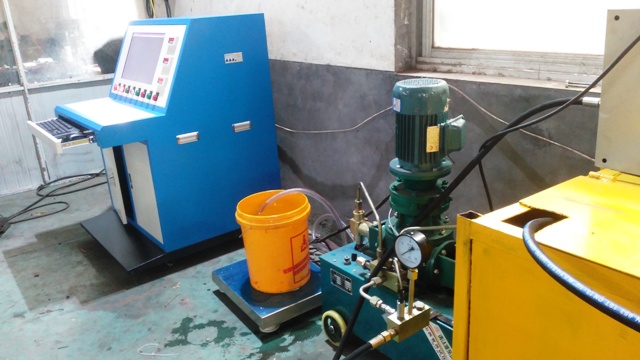

2、本灭火器筒体水压爆破试验机控制系统由单屏计算机操作台、电动打压泵及高精度电子秤等组成，可一次性完成实验。并自动得出试验过程中受检干粉灭火器筒体的屈服值、爆破压力值、爆破全过程涉水量、容积变形率、屈服变形量、爆破变形量、整个实验过程的时长等数据，并同时绘制出被试瓶压力-进水量关系曲线图、压力-时间关系曲线图及进水量-时间关系曲线图，通过打印机打印试压曲线，可以随时调取历史文档。根据客户提供表头，进行自动填写并可进行方便修改。控制软件功能根据GB4351-2007手提式干粉灭火器和二氧化碳灭火器标准其中水压试验及爆破标准设计，并预留日后国标新功能升级通道。
