2CSY型双缸柴油试压泵基本技术参数

2CSY型双缸柴油试压泵基本技术参数

2CSY型双缸柴油试压泵，专为无电无其它动力施工单位设计，用于各种行业的压力容器、管道、管件、密封部件的耐压试验和强度爆破试验，制造执行标准JB/T9089-2014,试验介质为水、乳化液及运动粘度不大于45mm²/S的油品（以下简称水）

二、试压泵结构

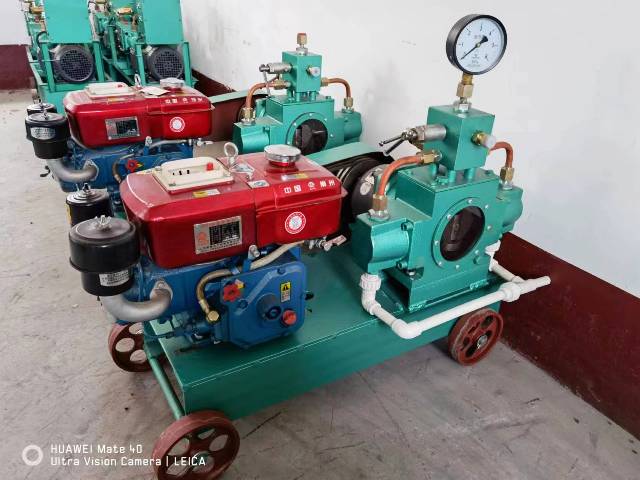

2CSY型双缸柴油动力试压泵，由柴油机通过皮带传动，使变速轴承驱动曲轴、支承体、滑块，带动两柱塞作往复运动，通过两级单向阀的作用，实现水的吸入、排出、加压，并通过压力表显示系统压力。试压结束后，通过卸压阀卸掉系统压力，另外可通过调压阀调整工作压力。

三、试压泵参数

泵的外形尺寸1000×410×800(mm) ,配用功率R165  2.21KW

四、使用

柴油机试压泵的使用和保养参照柴油机说明书

1.   将外接水箱加满水，连接好进水管线，并在吸水口加滤网。

2.   连接好出水管，装好压力表，打开卸压阀、调压阀。

3.   开动柴油机使其怠速运转，待卸压阀回水管回水时，方可加大油门，关闭卸压阀，开始工作。

4.   观察压力表，待调压阀溢流管出水时，开始慢慢调整调压阀使系统升压，至达到测试压力后，停止调压，并停机保压。试压结束后，松开卸压阀卸掉系统压力后，方可拆卸出水管线以确保人身安全。

五、注意事项

严禁超额定压力操作！！！，泵内结冰严禁开机操作！！！

1.   经常检查润滑油，油位应达到油窗高度的1/3~1/2，用油AN46.

2.   外接水箱及加水应保持清洁,工作时应保证足够的水位,以防吸入空气。

3.   大型容器,在试压前应用其他方法加满水,然后再打压以提高工作效率。

4.   吸水滤网应适时清洗,以确保吸入畅通。

5.   若泵使用介质为水、乳化液，用完后，应将泵内余水排净并吸入粘度较小的油品,以防锈蚀或0℃以下冻裂机体。

6.   冬季每次使用前,应作解冻处理.然后手摇机器使柱塞作一次以上往复无阻碍后方可开机工作。

六、试压泵故障及排除
